GIM:8610 :: telefonväxel, teleteknik

Object description

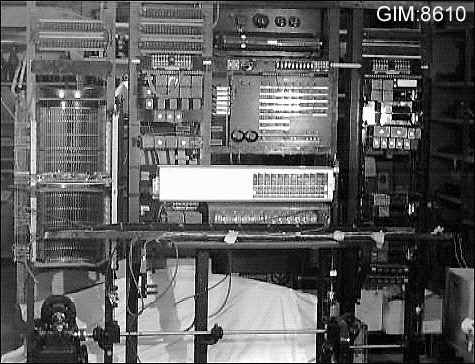

en automatisk telefonväxel från en telefonstation i Göteborg. Den första station som byggdes med 500-väljare i Sverige var Norra Vasa i Stockholm som invigdes 1924. Den var i drift till 1985.

Den maskindrivna 500-väljaren är uppbyggd av ett kontaktfält med 25 så kallade multipelmattor. Varje matta utgörs av en ram med blanka vertikala bronstrådar som placeras solfjäderformigt. Framför mattorna är väljartallrikarna placerade och ett stativ rymmer 40-60 väljare över varandra. Väljarmekanismens uppgift är att dirigera en kontaktarm till önskat läge. Detta sker genom att armen vrids tills den står framför rätt matta (vridrörelse), därefter skjuts armen in mellan mattans trådar till rätt läge (radialrörelse). På kontaktarmen finns tre eller fyra kontaktfjädrar som gör kontakt med multipeltrådarna.( Källa: Bengt H. Jönsson, teletekniker, Telia)
